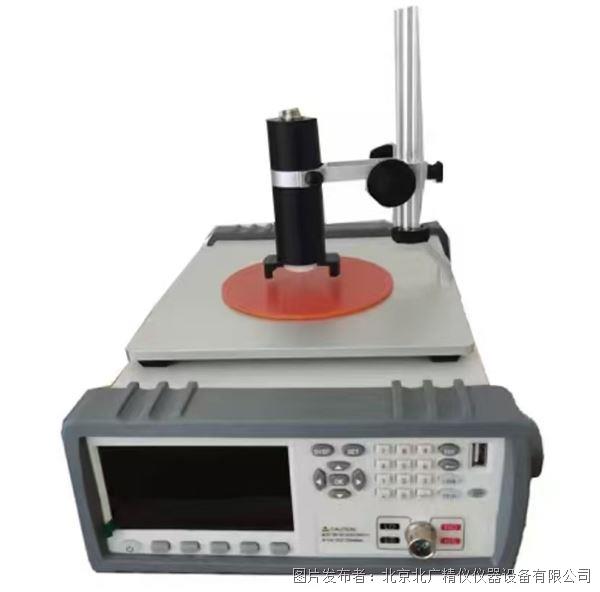

北广精仪多孔性碳纸电阻率测试仪

  主要用于膜燃料电池炭纸电池炭纸、双极板、全钒液流电池电极、铁-铬液流电池用电极材料或其他材料的垂直电阻率、接触电阻测量，以碳纤维作为原料生产的多孔性碳纸,，简称碳纸，具有透气性与导电性。

  在新能源产业加快速度进行发展的背景下，质子交换膜燃料电池、全钒液流电池、铁-铬液流电池等技术路线对核心材料的物理化学性能提出了更为严苛的要求。作为电池反应发生的场所与电子传导的关键载体，多孔性碳纸（Carbon Paper）及双极板的导电性能直接决定了电池的整体效率、功率密度与常规使用的寿命。为了客观、准确地评价这类材料的电学特性，专用的检测设备应运而生。多孔性碳纸电阻率测试仪作为一种集成了力学加载与微电阻测量的精密分析仪器，已成为材料研发、来料检验及生产质控环节不可或缺的工具。

  多孔性碳纸主要由碳纤维通过造纸工艺成型，并经高温碳化或石墨化处理而成。其内部结构呈多孔网状，赋予了气体和液体（如冷却液、电解液）传输的通道，同时碳纤维本身就具有良好的导电导热性。在质子交换膜燃料电池中，碳纸通常作为气体扩散层（GDL），位于催化剂层与双极板之间，承担着支撑催化层、传导电子、传输反应气体与排出水热的核心职能。在全钒液流电池与铁-铬液流电池体系中，碳基材料则主要作为电极，参与氧化还原反应。

  材料的体电阻率反映了材料本身的导电能力，而接触电阻则反映了材料与双极板或其他组件之间的界面导电性能。在实际工况中，电池组件会受到夹紧力的作用。压力的变化会导致碳纸的微观结构发生形变，进而影响其孔隙率、导电通路的接触点数，最后导致电阻率的变化。因此，静态下的电阻测量无法完全代表材料在实际在做的工作状态下的表现。通过模拟实际装配压强，动态监测电阻变化，对于预测电池性能衰减、优化组装工艺具备极其重大意义。

  多孔性碳纸电阻率测试仪专为针对上述复杂需求而设计。它不仅仅可以对多孔性碳纸进行垂直方向的体电阻率测试，还能模拟双极板在实际堆叠中的接触状态，测量接触电阻。通过精确控制加载压力，并记录不同压强梯度下的电阻数值，该仪器能够绘制出“电阻-压强”曲线，为材料筛选提供详实的数据支持。

  垂直方向电阻率（Through-plane Resistivity）是指电流垂直于材料平面方向流动时所表现出的电阻特性。测试时，将规定尺寸的方形或圆形样品置于两块平行的导电电极之间。仪器通过驱动机构施加预设的压力，使上下电极夹紧样品。此时，电流从上方电极流入，穿过样品厚度方向，由下方电极流出。仪器内置的高精度微电阻计同步采集电压降与电流值，根据欧姆定律计算实时电阻。

  其中，ρ为电阻率（Ω·cm），R为实测电阻（Ω），A为电极有效接触面积（cm²），d为样品厚度（cm）。

  接触电阻（Contact Resistance）测试大多数都用在评估双极板与气体扩散层（碳纸）之间的界面阻抗。测试通常在两个相同材质的双极板中间夹入碳纸样品，施加递增的压力。总电阻包括双极板体电阻、两个界面的接触电阻以及碳纸的体电阻。经过测量不同压力下的总电阻，并结合已知的单一材料电阻，可以推算出接触界面的电阻值。

  为了确保测试数据的权威性、可比性与公正性，设备的软硬件设计严格参照国内外现行有效的标准规范。主要涵盖以下几类：

  燃料电池炭纸标准：参考 GB/T 20042.7《质子交换膜燃料电池 第7部分：炭纸特性测试方法》，该方法标准规定了炭纸厚度、电阻、透气率等性能的测试条件。

  燃料电池双极板标准：参考 GB/T 20042.6《质子交换膜燃料电池 第6部分：双极板特性测试方法》，涉及双极板的接触电阻与体电阻测量。

  液流电池电极标准：参考 NB/T 42082《全钒液流电池电极测试方法》及 T/CEEIA 577《铁-铬液流电池用电极材料技术方面的要求及测试方法》，针对液流电池电极的电阻特性进行规范。

  通用碳素材料标准：参考 GB/T 24525《碳素材料电阻率测定方法》，提供了通用的电阻测量理论基础。

  设备主体一般会用高强度合金材料加工而成，具备优异的抗拉强度与刚性，确保在长时间高负荷运行下不发生形变，保障测试精度。驱动系统采用高性能伺服电机配合精密滚珠丝杠副。这种组合实现了微米级的位移控制精度，使得压力的加载过程平稳、无冲击，能够精确复现各种复杂的压力曲线（如线性加载、阶梯加载）。

  压力的测量依赖于高灵敏度的传感器。系统选用进口高精度称重传感器，能够将微小的力学变化转化为稳定的电信号。传感器的量程设计覆盖了从微小压力到较大压强的范围，满足多种孔隙率碳纸的测试需求。信号经过专用放大器处理后，传输至主控单元，实现压力值的实时显示与反馈控制。

  电极是直接与样品接触的部件，其材质与表面状态直接影响导电性能与测试误差。上下压板一般会用优质紫铜材质，表明上进行镀金处理。镀金层不仅仅具备极佳的导电性，还能有很大效果预防氧化和腐蚀，避免因电极表面状态变化引入的系统误差。电极表面通常设计为平整光滑，以保证与样品的均匀接触。

  电控柜集成了电机驱动模块、数据采集卡及微电阻测量模块。微电阻测量仪采用四线制测量法（开尔文连接），能够有效消除测试导线电阻和接触电阻对测量结果的影响，非常适合于毫欧级甚至微欧级的小电阻测量。

  设备配备大尺寸触摸彩屏，所有测试参数设置、过程监控与数据查看均在触控界面上完成。界面设计直观，操作流程逻辑清晰，用户无需连接外部电脑即可独立完成单次或多次连续测试。

  双极板接触电阻模式：专注于评估界面阻抗，适用于硬质复合双极板或金属双极板。

  测试过程中，屏幕实时刷新当前压力值、压强值、实时电阻值及压缩位移。系统支持设定压力间隔（例如每增加0.01MPa记录一次数据），并将数据点动态绘制成曲线图，直观展示电阻随压强变化的趋势。

  仪器具备强大的数据存储功能。每次测试的原始数据与计算结果均按批次编号自动保存。用户可通过U盘导出Excel格式的数据报表，或直接通过标配的微型打印机打印测试报告。软件支持对历史数据进行统计分析，自动计算最大值、最小值、平均值及标准差，辅助用户进行质量一致性判断。

  软件集成多重限位保护功能。当压力超过设定上限或位移超出机械极限时，系统会自动切断电机电源并报警，防止因误操作导致的设备损坏或人员伤害。

  从待测碳纸卷材或板材上裁取尺寸大于50mm×50mm的试样。确保试样表面平整、无明显褶皱、裂纹或异物污染。使用千分尺在试样不同位置测量厚度，取平均值作为计算用厚度。

  在开机预热后，进行零点校准。确保上下电极未接触时，压力显示为0。使用标准电阻箱对电阻测量通道进行校验，确保读数准确。

  根据记录的电阻值，结合样品的实际截面积和厚度，代入公式计算体积电阻率。对于接触电阻测试，需扣除已知的标准块电阻。

  清洁：定期使用无尘布擦拭电极表面，去除可能残留的碳粉或污渍。若发现镀金层磨损严重，应及时联系厂家更换。

  校验：建议每年将压力传感器送至第三方计量机构进行检定，确保量值溯源的准确性。

  某知名燃料电池电堆制造商，每日需对数千米的碳纸进行入库检验。传统万用表测量方式受人为压力影响，数据离散性大。引入本设备后，通过设定统一的测试压强（如1.5MPa），实现了自动化批量检测。系统自动判定电阻率是否落在规格限内，不合格品自动报警，极大地提升了质检效率与产品一致性。

  某高校材料学院在研究碳纤维表面改性对导电性能的影响。研究人员利用本设备测试了未经处理和经石墨烯涂层处理的碳纸在不同压力下的电阻曲线。实验数据表明，改性后的碳纸在低压力下表现出更低的接触电阻，这一发现为降低电池装配力提供了新的思路。

  在全钒液流电池项目中，电极材料的电阻稳定性关乎系统效率。测试人员利用本设备对不同供应商的石墨毡进行电阻率测试，并结合长期充放电循环数据，建立了电阻增长率与电池容量衰减的关联模型，为寿命预测提供了关键参数。

  随着新能源技术的迭代，对检测设备也提出了新的挑战。未来，多孔性碳纸电阻率测试仪将朝着更高精度、更多功能集成的方向发展。例如，开发具备环境模拟功能的机型，能够在高温、高湿或特定气氛下测试电阻，以模拟电池实际运行环境；又如，结合机器视觉技术，在线观测碳纸在受压过程中的微观结构变化，实现力学行为与电学行为的同步分析。此外，物联网技术的应用将使得设备能够接入工厂的MES系统，实现质量数据的云端管理与追溯。

  多孔性碳纸电阻率测试仪作为连接材料科学与电化学应用的桥梁，其技术水平必然的联系到新能源产品的性能优劣。通过标准化的测试手段，我们也可以更加深入地理解材料的导电机理，推动低成本、高性能碳基材料的开发与应用，最终助力清洁能源产业的蓬勃发展。
