北广精仪GBT1411塑胶耐电弧测试仪器BDH-20KV

  应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等在允许电压下不导电的材料的耐电弧性能评定一般适用于固体在允许电压下不导电的材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试

  在低压电器、高压开关、家用电器、新能源汽车、光伏电气组件等产品中，绝缘材料表面在高压小电流电弧的长期作用下，会发生局部热分解、非物理性腐蚀与碳化，最终形成导电通道，导致绝缘失效、短路甚至起火。这种失效模式不同于瞬间击穿，它是一种秒级到分钟级的渐进破坏过程——电弧能量在材料表面积累，悄无声息地削弱绝缘强度，直至酿成事故。

  GB/T1411《干固体在允许电压下不导电的材料 耐高电压、小电流电弧放电的试验》是我国绝缘材料检验测试领域的核心方法标准。GB/T1411-2002代替了GB/T1411-1978《固体电工在允许电压下不导电的材料高电压小电流间歇耐电弧试验方法》。与旧版相比，主要技术差异包括：将电弧程序的第一阶段由1/4通、7/4断修改为1/8通、7/8断；将电极尺寸和重量分别由原来的φ2.5mm修改为φ2.4mm±0.05mm和0.5N±0.05N；将电极间距离由6.0mm±0.1mm修改为6.35mm±0.1mm；将试验次数由10次修改为至少5次，并报告中值、最小和最大值。该标准等同采用IEC61621:1997，技术内容与国际标准完全一致。

  GB/T1411-2002阐述的试验方法，可提供同类在允许电压下不导电的材料在暴露于高电压、小电流电弧放电时，耐受发生在紧靠表面破损毁坏情况的初步差异。电弧放电引起局部热的和化学的分解与腐蚀，并最终在在允许电压下不导电的材料上形成导电通道。试验条件的严酷程度是逐渐增加的：开始几个阶段，小电流电弧放电反复中断，而到了后来几个阶段，电弧电流逐级增大。

  由于本试验方法操作方便且试验所需时间短，因此它适用于材料初步筛选、检查材料组分变化的影响和质量控制检验。

  GB1411-2002《固体电工在允许电压下不导电的材料高压小电流间歇耐电弧试验方法》（中国国家标准）

  IEC61621《干固体在允许电压下不导电的材料耐高电压、小电流电弧放电的试验》（国际电工委员会标准）

  ASTM D495《绝缘材料耐高压低电流电弧的标准试验方法》（美国材料与试验协会标准）

  UL746A《聚合物材料安全标准：短期性能评价》（美国保险商实验室标准）

  多标准符合性使该设备能够很好的满足不同行业、不同客户的差异化检测需求，具备广泛的适用性，满足电工材料进出口贸易、产品质量认证、科研项目验收等场景的合规要求。

  耐电弧性（Arc Resistance）是塑料材料学术语，指塑料等在允许电压下不导电的材料抵抗高压电弧作用导致变质的能力。其表现为材料表面产生气体、绝缘破坏并形成碳化导电路径，通过电极间电弧引发短路的时间（秒）来衡量，是遮断器、保险丝等高压/低压电器开关材料的重要性能指标。

  通俗地讲，当高压电弧在两电极间燃烧时，电弧的巨大能量会使绝缘材料表面发生复杂的物理化学变化：首先是表面温度的急剧升高，其次是材料分子链的热分解，然后是分解产物的燃烧与碳化，最终碳化物在电极间形成导电通路，电弧因短路而熄灭。从电弧点燃到形成导电通道所经历的时间（秒），就是该材料的耐电弧时间。

  第一阶段：物理加热。电弧的高温使材料表面迅速升温，达到热分解温度。对于塑料等有机高分子材料，其主链基本都是C-C、C-H键，键能相对有限，在电弧高温下极易断裂。

  第二阶段：化学分解与碳化。材料分子链断裂后产生小分子碎片，部分碎片燃烧形成火焰，部分碎片在表面沉积形成碳质导电层。这也是怎么回事塑料厂需要耐电弧测试仪——配方调一次，填料比例动一点，耐电弧秒数可能差出一截，必须用标准设备量化出来。

  第三阶段：导电通道形成。当碳质沉积物足够多、足够连续时，电极间的在允许电压下不导电的材料实际上已被导体取代，电弧因短路而熄灭，材料彻底失效。

  从试验开始到材料失效的总时间（秒），即为该材料的耐电弧时间，用于评价其耐电弧性能。一般经验分级为：

  耐电弧时间低于六十秒的材料，耐电弧性较差，常见于未改性通用热塑性塑料。六十秒到一百一十九秒之间属于中等耐电弧性。一百二十秒到一百七十九秒属于较好耐电弧性，多数为阻燃改性工程塑料或环氧层压板。一百八十秒及以上属于优良耐电弧性，典型如含无机填料的酚醛层压材、云母制品、特种陶瓷等。超过四百二十秒则意味着完成全部七阶段未失效。

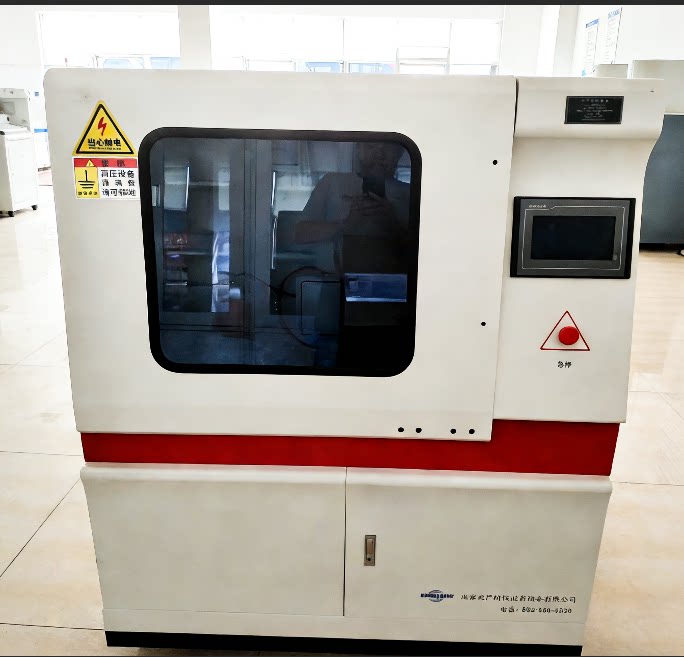

  BDH-20KV是一款集高压发生、精密电极控制、智能程序判断、安全保护于一体的综合性检测设备。它具有简便、准确、可靠、实用等特点，适用于塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试。

  设备应用于电机、电器和家用电器等行业的电工用塑料、树脂胶和绝缘漆等在允许电压下不导电的材料的耐电弧性能评定，一般适用于固体在允许电压下不导电的材料如塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质的耐电弧性能测试。

  高压发生系统：设备的核心部件为2万伏高压发生器，能够将输入的交流220V电压升压至0到20KV的可调输出。高压发生器与主机分离设计，减少电磁干扰对控制电路的影响。电器容量2KVA，保证电弧稳定发生。

  电极系统：配备两套试验电极，包括不锈钢板状电极（25.4mm×12.7mm×0.15mm）和钨钢电极（φ2.4mm×70mm），电极配置角110度，电极重量50G。电极采用快换接口，更换过程无需工具，5分钟内就可以完成不一样电极的切换。电极间距6.35±0.1mm（可调），电流对试验压力0.5±0.05N。

  程序控制管理系统：采用触摸屏控制与微处理器程序控制技术相结合的设计。微处理器和电子开关构成高精度、自动化的断续器，能够严格按照标准规定的时序自动切换各试验阶段，通断时间误差小于5ms。

  判断与控制系统：配套计时器、计数器等控制元件，实现试验过程的自动化。触摸屏实时显示试验数据、曲线、进度，并自动判定结果。

  箱体与安全防护：集成超压保护、过流保护、短路保护、安全门开启保护、软件误操作保护等多重安全机制。安全门联锁确保开门自动切断高压并放电。

  GB/T1411-2002标准将测试过程分为七个阶段，每个阶段持续60秒，电弧电流的波形和幅值按规律变化。前三个阶段为间歇电弧，后四个阶段为连续电弧。BDH-20KV严格按照标准规定的程序自动执行：

  第一阶段名称为1/8-10。该阶段的电弧电流为10毫安。通断时间设置为四分之一秒通电、四分之七秒断电，即占空比为八分之一。此阶段持续六十秒，累计试验时间达到六十秒。这一阶段是试验的开始，电弧以极短的导通时间和较长的断开时间间歇工作，严酷程度最低，主要模拟材料在轻微电弧作用下的初始响应。

  第二阶段名称为1/4-10。电弧电流仍为10毫安。通断时间变为四分之一秒通电、四分之三秒断电，即占空比为四分之一。此阶段持续六十秒，累计试验时间达到一百二十秒。电弧导通时间较第一阶段加倍，断开时间相应缩短，严酷程度明显提升。

  第三阶段名称为1/2-10。电弧电流继续保持10毫安。通断时间变为四分之一秒通电、四分之一秒断电，即占空比为二分之一。此阶段持续六十秒，累计试验时间达到一百八十秒。电弧导通与断开时间相等，材料表面承受的热负荷显著增加。

  第四阶段名称为10（连续）。电弧电流仍为10毫安，但通断方式变为连续导通，不再有间断。此阶段持续六十秒，累计试验时间达到二百四十秒。电弧由间歇转为连续，材料表面开始承受持续的高温热冲击。

  第五阶段名称为20（连续）。电弧电流由10毫安提升至20毫安，通断方式为连续导通。此阶段持续六十秒，累计试验时间达到三百秒。电流翻倍，电弧能量随之倍增。

  第六阶段名称为30（连续）。电弧电流逐步提升至30毫安，通断方式为连续导通。此阶段持续六十秒，累计试验时间达到三百六十秒。

  第七阶段名称为40（连续）。电弧电流达到最高的40毫安，通断方式为连续导通。此阶段持续六十秒，累计试验时间达到四百二十秒。这是整个试验程序中最严酷的阶段。若试样在前述任一阶段因形成导电通道致使电弧熄灭或继电器动作判定失效，则记录该时刻为耐电弧时间；若完成全部七个阶段共四百二十秒仍未失效，则记录为大于420秒。

  ⚠️ 许多材料常常是在严酷程度发生明显的变化后的开头几秒内失去抵抗能力的。当对材料的耐电弧作比较时，两者差异处于两个阶段交替的那几秒，要比处于单个阶段内所经过的相同的那几秒时间重要得多。

  BDH-20KV塑胶耐电弧测试仪器广泛适用于各类固体在允许电压下不导电的材料的耐电弧性能检测：

  热固性塑料如酚醛树脂、氨基塑料、不饱和聚酯、环氧模塑料等。热塑性塑料如PC、ABS、PA、PBT、PET、PPS、PEI、PI等工程塑料。层压材料如环氧层压板、酚醛层压板、聚酰亚胺薄膜等。树脂与绝缘漆如三防漆、浸渍漆、敷形涂层等。云母制品如云母板、云母带等。陶瓷与玻璃如特种陶瓷、绝缘陶瓷、钢化玻璃等。绝缘油与纸板如变压器油、绝缘纸板等。

  家用电器行业中，电饭煲、洗衣机、空调、冰箱等产品使用的开关、连接器、端子绝缘块等塑料件，长期承受启断电弧作用，其绝缘部件一定要具有足够的耐电弧能力。

  新能源行业中，充电桩绝缘部件、光伏逆变器绝缘板、锂电池Pack绝缘隔板、新能源汽车高压连接器、充电枪、电池模组绝缘件等，对耐电弧性能要求极高。

  汽车电子行业中，车载中控屏绝缘框架、高压线束绝缘层、新能源汽车高压连接器等车用电气绝缘部件，其在允许电压下不导电的材料需要满足更高的耐电弧等级。

  低压电器与工业控制领域中，插座面板、断路器、接触器、继电器、接线端子排等产品的绝缘外壳和内部绝缘结构件，均需通过耐电弧测试验证。

  照明设备行业中，LED灯具、镇流器、灯座等灯具内部的绝缘衬垫、灯座等使用绝缘材料，在长期通电和发热状态下，表面易吸附灰尘和污染物，耐电弧性能必然的联系到产品寿命与安全。

  电子元器件领域中，印制电路板基材、封装材料、绝缘薄膜、套管、硅胶等用于电子电气产品的在允许电压下不导电的材料，PCB板通常要求比较高的耐电弧时间。

  电力设备中，绝缘子、母线槽等高压环境应用的在允许电压下不导电的材料，要求具备优良的耐电弧性能。

  户外电气设备中，太阳能接线盒、风电滑环罩等暴露于户外严酷环境的在允许电压下不导电的材料，面临高湿、高盐雾、紫外线. 典型检测场景

  来料质量管控场景中，制造企业的质检部门对每批次采购的塑料粒子进行耐电弧抽检，验证其耐电弧时间是不是满足产品质量标准要求。

  产品认证检测场景中，第三方检测实验室依据GB1411、IEC61621、ASTM D495、UL746A等标准，为电工电子科技类产品提供耐电弧性能认证检测服务。

  失效分析与逆向工程场景中，当电气产品发生电弧失效事故时，利用BDH-20KV对失效材料和竞品材料来对比测试，分析失效机理，为产品改进提供依据。

  试样制备方面，依据GB/T1411-2002标准，标准试样推荐厚度为3.0mm±0.8mm。每一试样应具有必要的尺寸，使试验在平坦表面上进行，并可使电极装置既距试样边缘不少于6mm，又距先前试验过的地方不少于12mm。对于薄膜等薄型材料，应多层紧密叠合至接近推荐厚度。试验前应使用合适的方法去除粉尘、湿气和指印等污染物。

  电极准备方面，标准规定使用直径为2.4mm±0.05mm的钨棒制成电极，活动电极需研磨抛光，形成一个与电极轴线°的平滑椭圆面。每次试验后，一定要使用丙酮、乙醇等溶剂和无绒布清洁电极，去除残留物。当电极在15倍放大镜下观察到毛刺或偏离原始椭圆面时，必须重新研磨削尖。

  环境控制方面，试验应在标准大气条件下进行，温度23℃±2℃，相对湿度50%±10%，试样需预先在此环境中状态调节至少24小时，吸湿材料应适当延长调节时间。

  电气系统检查包括：接通交流220V输入电源；验证输出电压0到20KV连续可调；检查电器容量是不是达到2KVA；验证试验电流10mA、20mA、30mA、40mA四档可选。

  第二步为参数设置。通过触摸屏设置试验参数。设备将严格按照GB/T1411-2002标准规定的七阶段程序自动执行。

  第三步为启动试验。确认参数无误后，按启动键开始测试。试验启动后，微处理器控制的高压发生器按照设定的程序输出精准的电流和电压，电弧在电极间稳定燃烧。

  第四步为实时监控。触摸屏实时显示试验的耐电弧时间、阶段进度、总进度，并以曲线图形式实时显示试验数据。操作者需配戴防紫外线眼镜或应用紫外线遮护板观察电弧过程。

  第五步为结果判定与记录。当材料失效时，继电器立即动作，切断高压输出，触摸屏记录失效时间并判定结果。若完成全部七阶段420秒未失效，记录为大于420秒。

  完整的试验报告应包含：试样标识、材料名称、批号；试样厚度；试样表面特性及预处理方式；试验环境条件（温度、湿度）；试验电压、电流程序；5次试验的失效时间（中值、最小值、最大值）；失效模式描述；试验日期、操作员、审核员。

  规定要求的试验回路包括：工频高压变压器（次级额定电压不低于12.5kV，短路电流不小于60mA），串联限流电阻使电弧电流可分别设定为10mA、20mA、30mA、40mA，两电极间施加电压通常为12.5kV±5%（BDH-20KV设计为0到20kV连续可调，试验时设定为12.5kV或按材料标准规定）。回路中需包含抑制电阻器（约15kΩ）和空芯电感器（1.2H到1.5H），用于滤除电弧产生的高频寄生振荡，确保电弧稳定。

  电压控制精度方面，试验电压控制误差优于2%，确保高压输出的稳定性与准确性。电流控制精度方面，优于±10%，高于常规要求；电流测试精度优于±1.5%，实现高精度电弧电流监测。通断时间精度方面，电弧通断时间误差小于5ms，远高于标准要求，保证时序控制精确。

  钨钢电极直径2.4mm，长度70mm，符合GB/T1411-2002对电极材质、尺寸的严格规定。钨钢具有极高的熔点和优异的抗电弧烧蚀性能，在电弧高温下不易熔化变形，确保电极几何尺寸长期稳定。

  不锈钢板状电极尺寸25.4mm×12.7mm×0.15mm，作为辅助电极配置。

  电极压力为每个电极对试样作用力精确控制在0.5±0.05N。这一压力是标准验证的最佳平衡点，确保电极与试样表面良好接触的同时，不损伤试样表面。

  配备8寸高分辨率TFT触摸屏，图形化界面，触摸式交互操作。试验全过程一键完成，升压过程、电弧通断、各阶段电弧电流的大小全程智能化自动控制。触摸屏实时显示试验数据、曲线、进度，并自动判定结果。数据可保存、分析、打印、修改，支持试验数据分色对比。预留RS485通讯接口，支持后续接入实验室信息管理系统（LIMS），实现测试数据的集中管理与统计分析。开机调压器自动回零、高压回路自动分闸，确保安全。

  电气保护方面，包含超压保护（电压超过安全阈值自动切断）、过流保护（电流异常时立即断电）、短路保护（发生短路时快速切断回路）。

  高压输出能力方面，优质设备应提供0到20KV连续可调电压，电器容量不低于2KVA，覆盖国标要求的高压测试范围。BDH-20KV的输出电压交流0到20KV连续可调，电器容量2KVA，保证电弧稳定发生。

  电流控制精度方面，标准规定电流控制精度需优于±10%，测量精度优于±1.5%。BDH-20KV的电流控制精度优于±10%，电流测试精度优于±1.5%，高于常规要求，确保电流设定准确。

  通断时间精度方面，标准规定通断时间误差应小于±5ms。BDH-20KV的电弧通断时间误差小于5ms，远高于规定要求，保证时序控制精确。

  电压控制精度方面，BDH-20KV的试验电压控制误差优于2%，确保高压输出的稳定性与准确性。

  电极系统合规性方面，电极材质、尺寸、夹角、压力及间距一定要符合GB/T1411标准规定。BDH-20KV配置的钨钢电极与不锈钢板状电极，电极夹角110度，电极压力0.5±0.05N，电极间距6.35±0.1mm（可调），全部符合标准要求。

  安全保护机制方面，设备应具备超压保护、过流保护、短路保护、安全门开启保护、软件误操作保护等多重安全机制。BDH-20KV在上述方面均有完善设计。

  优势二为核心参数精度卓越。试验电压控制误差优于2%；电弧通断时间误差小于5ms；电流控制精度优于±10%；电流测试精度优于±1.5%。所有关键技术参数均严格符合或优于标准规定，且预留了一定的精度余量。

  优势三为智能化程度高。8寸高分辨率TFT触摸屏，图形化界面；试验全过程一键完成；实时曲线显示；数据可保存、分析、打印、修改；预留RS485通讯接口，支持LIMS系统接入。

  优势四为操作便捷性与安全性并重。高压发生器与主机分离设计，减少电磁干扰；电极采用快换接口，5分钟内完成切换；开机调压器自动回零、高压回路自动分闸；多重安全防护体系。

  优势五为灵活的配置选项。试验主机一台、2万伏高压发生器一台、试验电极两套、放电棒一只（树脂式）、产品使用说明书一份、合格证一份。

  环境条件方面，温度范围为0到40℃，湿度低于85%RH。试样状态调节环境为温度23℃±2℃，相对湿度50%±10%。

  电极校准环节，验证电极尺寸（钨钢电极φ2.4mm×70mm，不锈钢板状电极25.4mm×12.7mm×0.15mm）；调整电极夹角为110度；校准电极间距为6.35±0.1mm；校准电极压力为0.5±0.05N。

  电气性能测试环节，验证输出电压0到20KV连续可调；测试电器容量2KVA；验证试验电流10mA、20mA、30mA、40mA四档；验证电弧通断时间误差小于5ms。

  设备验收应依据以下标准做：GB1411-2002《固体电工在允许电压下不导电的材料高压小电流间歇耐电弧试验方法》；IEC61621《干固体在允许电压下不导电的材料耐高电压、小电流电弧放电的试验》；IPC650、ASTM D495、JEC149、UL746A等国际标准；设备技术协议约定的各项指标。验收时应使用标准参考材料来测试，测试结果应在标准允许的不确定度范围内。

  每周维护内容有：检查电极要不要在15倍放大镜下观察，若有毛刺或偏离原始椭圆面，必须重新研磨削尖；检查所有电气连接是否牢固；验证安全保护装置动作是否正常。

  每月维护内容有：全方面检查高压发生器、调压器等核心部件运作时的状态；校准电压表和电流表；验证电弧通断时间精度。

  年度维护内容有：邀请计量机构对设备做全面检定；更换老化部件；对控制管理系统进行系统性检查。

  故障二为电弧不稳定或闪烁。可能原因包括电极污染、电极间距偏差、回路常数不正确。排除方法为清洁或重新研磨电极、调整电极间距至6.35±0.1mm。

  故障三为电流达不到设定值。可能原因包括限流电阻故障、电极接触不良。排除方法为检查限流电阻、检查电极连接。

  故障四为试验结果重复性差。可能原因包括电极污染、试样制备不一致、环境温湿度波动。排除方法为严格按规程制备试样、控制环境条件、定期校准设备。

  故障五为设备无法正常启动。可能原因包括电源故障、安全保护动作、控制线路断路。排除方法为检查电源、复位保护设施、检修控制线. 电极的保养与更换

  更换标准：当出现以下情况时，应按时换电极：电极尺寸超出φ2.4mm±0.05mm范围；电极顶端椭圆面严重磨损，无法研磨恢复；电极材料性能退化。

  耐电弧时间判定方面，在每一材料的试样上至少做5次试验，记录每次到达失效的时间（秒），报告中值、最小值和最大值。若试样在前述任一阶段因形成导电通道致使电弧熄灭或继电器动作判定失效，则记录该时刻为耐电弧时间；若完成全部七阶段未失效，记录为大于420秒。

  依据GB/T1411-2002标准，完整的试验报告应包含：被测材料的名称和任何条件处理；试样厚度；试样表面特性及预处理方式；试验环境条件；试验电压、电流程序；5次试验的失效时间（中值、最小值、最大值）；失效模式描述；试验日期、操作员、审核员。

  GB/T1411-2002等同采用IEC61621:1997，是国内最主流的耐电弧测试标准。随着国际贸易的深化，设备的多标准兼容性慢慢的变重要。BDH-20KV同时满足GB1411-2002、IEC61621、IPC650、ASTM D495、JEC149、UL746A等多项标准，满足电工材料进出口贸易、产品质量认证、科研项目验收等场景的合规要求。

  现代耐电弧试验仪正朝着智能化、自动化方向发展：触摸屏控制，8寸高分辨率TFT触摸屏，图形化界面；实时曲线显示，自动测量并显示电压、电流曲线；数据管理，试验数据可保存、分析、打印、修改；LIMS集成，预留RS485通讯接口，支持实验室信息管理系统接入；自动判定，试验全过程一键完成，自动判定结果。

  随着新材料技术的加快速度进行发展，新型在允许电压下不导电的材料不断涌现：无卤阻燃材料方面，环保要求推动无卤阻燃塑料的广泛应用；高性能工程塑料方面，PEI、PPS、LCP等高性能材料的耐电弧时间可达180秒以上；复合材料方面，玻璃纤维增强、碳纤维增强等复合材料的应用日益广泛；纳米改性材料方面，纳米填料对材料耐电弧性能的影响机制尚在深入研究。

  新能源汽车、光伏发电、储能系统等新兴起的产业的加快速度进行发展，对耐电弧检测设备产生了爆发式需求：动力电池方面，电池模组绝缘件的耐电弧验证必不可少；光伏组件方面，接线盒等户外设备的在允许电压下不导电的材料面临严酷环境考验；充电设施方面，充电桩等高压部件的在允许电压下不导电的材料一定要满足更高的安全标准；风电设备方面，海上风电设备的在允许电压下不导电的材料面临高湿、高盐雾的严酷环境。
